Wenn Sie mit Metallbearbeitungsmaschinen arbeiten, insbesondere mit Präzisionsmaschinenmaschinen wie Oberflächenschleifen, haben Sie wahrscheinlich magnetische Chicks verwendet. Diese Geräte spielen eine entscheidende Rolle im Bearbeitungsprozess und halten während des Schneidens, Schleifens oder Bohrbetriebs Eisenmaterialien fest. Unabhängig davonCNC -MaschinenMagnetic Chucks können dazu beitragen, die Effizienz von Stabilität, Präzision und Workflow zu verbessern.
In diesem Artikel wird erklärt, was magnetische Chicks sind, wie sie funktionieren und wann eine Wiederholung erforderlich ist. Sie lernen auch, wie man magnetische Chicks und die damit verbundenen Risiken sicher verwendet. Wenn Sie dafür verantwortlich sind, einen reibungslosen Betrieb zu gewährleisten, ist dieser Leitfaden für Sie.
Was ist ein magnetisches Chuck
Ein magnetisches Lärm ist ein Arbeitsgerät, das zur Bearbeitung verwendet wird, um ferromagnetische Materialien wie Stahl und Eisen sicher zu halten. Es beseitigt die Notwendigkeit von Klemmen oder Spitzen und stützt sich stattdessen auf die Magnetkraft, um das Teil zu sichern. Dies erleichtert die Bearbeitung aller Seiten des Werkstücks ohne Neupositionierung. Wenn Sie häufig flach oder dünn - ummauerte Metallteile maschben, kann ein magnetisches Läuten Zeit sparen und die Präzision verbessern. Die mechanische Klemme schädt das Teil nicht und hält den vollen Kontakt mit der Werkstückoberfläche aufrecht.
Wie bei jedem Werkzeug muss jedoch ein magnetisches Chuck korrekt verwendet und in gutem Zustand gehalten werden. Wenn die Oberfläche beschädigt oder ungleichmäßig ist, kann sie den Teil nicht richtig halten. Hier kommt die Bearbeitung ins Spiel, so dass es entscheidend ist zu verstehen, wie diese Chucks funktionieren.
Wie funktioniert ein magnetisches Lärm?
Nachdem Sie den vorherigen Abschnitt gelesen haben, verstehen Sie jetzt, was ein magnetischer Chuck ist. Wie funktioniert es? Ein magnetisches Chuck verwendet Magnetismus, um Metallteile an Ort und Stelle zu halten. Dies mag kompliziert klingen, aber das Prinzip ist einfach. Bitte lesen Sie weiter.
Das Magnetfeld
Im Inneren des Chucks sind Magnete in einem Muster angeordnet. Bei Aktivierung entweder durch Elektrizität (in elektromagnetischen Chucks) oder durch Drehen eines Griffs (in permanenten magnetischen Chucks) erzeugen diese Magnete ein Magnetfeld über der Oberfläche. Wenn Ihr Werkstück aus einem magnetischen Material hergestellt wird, zieht das Feld es fest gegen die Chuck -Oberfläche.
Holding Kraft
Die Haltekraft hängt von einigen Dingen ab:
Das Material Ihres Werkstücks.
Wie flach und glatt der Boden des Teils.
Wie sauber und das Niveau der Chuckoberfläche ist.
Wenn beide Oberflächen in gutem Zustand sind, ist die Haltekraft stark genug, um den Nebenkräften des Schleifens oder Schneidens zu widerstehen.
Ein- und Ausschalten der Kontrolle
Einer der Hauptvorteile ist die Kontrolle. Sie können den Magneten einschalten, um das Teil zu halten und ihn auszuschalten, um ihn freizulassen. Sie müssen keine Schrauben oder Klemmen lösen, nur eine Bewegung und Sie sind bereit.
Arten von magnetischen Chicks und deren Maschinabilität
Es gibt viele verschiedene Arten von magnetischen Chicks, und nicht alle können auf die gleiche Weise bearbeitet werden. Jeder Typ hat seine eindeutige interne Struktur, Betriebsmethode und Oberflächendesign. Bevor Sie in Betracht ziehen, ein magnetisches Chuck zu bearbeiten, ist es wichtig zu verstehen, welche Art von Chuck Sie verwenden.
Permanente magnetische Chucks
Permanente magnetische ChucksVerwenden Sie starke Magnete und einen mechanischen Schalter, um das Magnetfeld ein und aus zu steuern. Während des Betriebs ist keine Leistung erforderlich.
Sie können die obere Oberfläche eines permanenten magnetischen Spannfutters maschben, aber Vorsicht wird empfohlen. Das Entfernen von zu viel Material kann den Magnetkreis schwächen oder das Magnetpolmuster beschädigen. Wenn die obere Oberfläche ungleichmäßig oder abgenutzt ist, können Sie leichte Oberflächenschleifen durchführen, folgen jedoch unbedingt den Grenzen des permanenten magnetischen Spannfutters.
Elektromagnetische Chucks
Elektromagnetische ChucksVerlassen Sie sich auf einen elektrischen Strom, um ein Magnetfeld zu erzeugen. Sie können die Klemmkraft präzise kontrollieren, aber sie hören nicht mehr zu arbeiten, wenn die Leistung entfernt wird.
Die Bearbeitung dieser Chucks erfordert extreme Sorgfalt. Viele haben interne Spulen und laminierte Stahlkonstruktionen direkt unter der Oberfläche. Zu tiefes Schleifen kann in diese Spulen schneiden. In den meisten Fällen ist nur eine geringfügige Oberflächenrefinanzierung zulässig.
Elektro permanente magnetische Chicks
Elektro permanente magnetische Chicks sind ein Hybrid. Strom wird nur benötigt, um den Magneten ein- oder auszuschalten, um ihn nicht aufrechtzuerhalten. Sie sind beliebt für CNC und schwere - -Toten -Setups.
Die meisten dauerhaften Elektro -Chucks können wieder aufgetaucht werden, aber nur innerhalb sicherer Toleranzen. Zu weit der Bearbeitung wird die Haltekraft verringern oder das Chuck vollständig ruinieren.
Überprüfen Sie vor der Wiederaufnahme eines magnetischen Chucks immer den Typ, seinen Build und seine Bearbeitungszulage.
Häufige magnetische Chuckprobleme, die zu Bearbeitung führen
Im Laufe der Zeit können magnetische Chucks Oberflächenprobleme entwickeln, die sich auf ihre Leistung auswirken. Wenn Teile nicht gleichmäßig kleben oder nicht flach sind, ist eine Reservierung erforderlich. Schauen wir uns einige häufige Probleme an, die dazu führen können, dass magnetische Chucks eine Reservierung in Ihrem Werkzeugmaschinen -Setup erfordern.

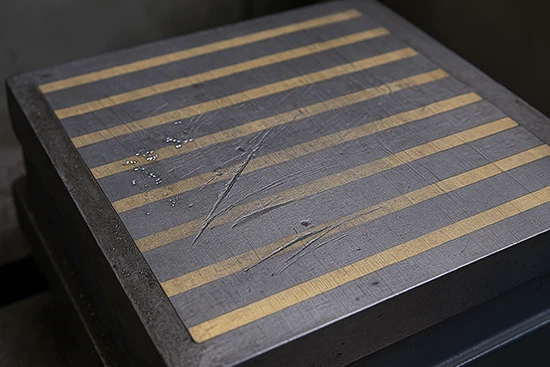

Oberflächenverschleiß vom wiederholten Gebrauch
Tägliche Klemm- und Unklamping verursachen Verschleiß. Chips, Staub und Kühlmittel können in die Oberfläche mahlen. Während sich die obere Teller abnutzt, verliert sie seine Flachheit und ihren Griff. Selbst leichte Einbrüche oder Rillen können Präzision schwieriger machen. In diesem Fall kann das leichte Schleifen die Oberfläche wiederherstellen und zuverlässige Halten zurückbringen.
Schaden durch Überhitzung
Wenn Sie längere Stunden lang einen Chuck betreiben, insbesondere ein elektromagnetischer Typ, kann dies zu Wärmeanbau führen. Wenn das Chuck zu heiß wird, kann die thermische Verzerrung die Oberflächenform verändern. Dies schafft hohe und niedrige Flecken, die die genaue Klemme stören. Wenn Sie das Verziehen oder einen inkonsistenten Druck bemerken, kann die leichte Bearbeitung helfen, aber nicht zu tief.
Zufällige Auswirkungen oder Werkzeugschläge
Manchmal passieren Fehler. Ein fallengelassener Teil oder ein Werkzeugabsturz kann das Gesicht des Chucks düsten oder einsetzen. Sogar kleine Marken beeinflussen, wie gut der Magnet Teile flach hält. Wenn der Schaden flach ist, können Sie ihn normalerweise gerade so mahlen, um ihn zu reparieren.
Ungleichmäßige Pole Heights
Auf einigen Brocken, insbesondere älteren, können die Magnetpolen ungleichmäßig werden. Dies macht es schwierig, dünne oder flache Werkstücke sicher zu halten. Leichte Auflagerung hilft, die Stangen auszugleichen und die Haltekraft wiederherzustellen.
In all diesen Fällen ist die Bearbeitung eine Reparatur, und vor und nach dem Betrieb müssen sorgfältige Messungen durchgeführt werden, um eine Übertreibung zu vermeiden.
Risiken der Bearbeitung von magnetischen Chicks und wie man sie vermeidet
Das Bearbeiten eines magnetischen Leckereien kann seine Oberfläche reparieren, bildet aber auch Risiken. Wenn Sie nicht aufpassen, kann ein kleiner Fehler zu großen Problemen führen, wie z. B. unzureichende Haltekraft oder sogar Schäden am Chuck. Hier finden Sie, worauf Sie achten und wie Sie Probleme vermeiden können, während Sie an Ihrem Werkzeugwerkzeug arbeiten.
Über - Die obere Platte schleifen
Jedes magnetische Chuck hat eine begrenzte Arbeitsfläche. Diese obere Platte wird zum Verschleiß verarbeitet, jedoch nur bis zu einem gewissen Punkt. Wenn Sie zu viel mahlen, können Sie das darunter liegende Magnetsystem freilegen. Sobald das passiert, verliert der Chuck an Kraft - und Sie können es nicht rückgängig machen.
Was zu tun:
Überprüfen Sie immer die Plattendicke vor dem Bearbeiten. Verwenden Sie einen Zifferblattindikator, um zu sehen, wie viel Material entfernt werden muss, und nehmen Sie nur das Minimum ab.
Das Magnetfeld schwächen
Das Schleifen des Schleifs während des Ausschaltens kann die Genauigkeit verringern und die inneren Teile verschieben. Das kann später eine inkonsistente Haltekraft verursachen.
Was zu tun:
Immer mit dem magnetischen Chuck eingeschaltet. Dies hält die Pole fest und sorgt für eine flache, stabile Oberfläche beim Mahlen.
Ungleichmäßige Oberflächenbeschaffung
Wenn Ihr Schleifungsaufbau nicht ausgerichtet ist oder Ihre Pässe zu aggressiv sind, können Sie Dips oder Wellen über die Oberfläche erzeugen.
Was zu tun:
Verwenden Sie ein feines Rad, machen Sie leichte Pässe und doppelt - Überprüfen Sie Ihr Setup. Präzisionsangelegenheiten.
Halten Sie die Oberfläche sauber
Staub, Metallchips und Kühlmittelreste können sich schnell aufbauen.
Was zu tun:
Wischen Sie das Chuck nach jeder Verwendung ab. Verwenden Sie ein weiches Tuch oder eine Bürste. Wenn es ölig wird, verwenden Sie einen sanften Entfetter - niemals etwas zu härtes oder ätzendes.
Überprüfen Sie Rost und Korrosion
Feuchtigkeit ist eine echte Bedrohung, insbesondere in feuchten Umgebungen. Im Laufe der Zeit kann Rost die Oberflächengenauigkeit bilden und beeinflussen.
Was zu tun:
Tragen Sie eine leichte Beschichtung aus rostiges vorbeugendes Öl auf, wenn das Hauch nicht verwendet wird. Und trocknen Sie es immer vollständig nach der Kühlmittelbelastung ab.
Magnetischer Leitfaden für den Kauf von Magnetkern
Wenn Sie bereit sind, einen magnetischen Saugnapfbecher zu kaufen, ist es wichtig, eines auszuwählen, der zu Ihrem Arbeitsstil und Ihren Materialien sowie Ihrem Werkzeugmaschinentyp passt. Es gibt niemanden - Größe - passt zu - Alle Lösung. Betrachten Sie also Ihre Bedürfnisse, bevor Sie eine Entscheidung treffen.
Verstehe, was du halten wirst
Untersuchen Sie zunächst die Arten von Teilen, mit denen Sie normalerweise arbeiten.
Sind sie klein, dünn oder seltsam geformt?
Benötigen sie feine Oberflächen oder eine starke Lagerentfernung?
Wirst du es auf einer Oberflächenschleife, einer Fräsmaschine oder einer Drehmaschine verwenden?
Die Antworten helfen Ihnen bei der Entscheidung, ob Sie ein dauerhaftes magnetisches oder ein elektromagnetisches Auswahl haben. Permanente Typen benötigen keine Stromversorgung und sind für die meisten allgemeinen Schleifaufgaben zuverlässig. Elektromagnetische Chicks bieten mehr Kontrolle, was für Präzision oder knifflige Setups hilfreich ist.
Größe und Pole Style Matter
Sie möchten ein Chuck, der zu Ihrem Maschinentisch und Ihrer Teilgröße passt. Übergroßer Chucks Abfall und Strom. Untergundene begrenzen Ihre Optionen.
Pole Typ spielt auch eine Rolle:
Feine Stangenflecken funktionieren besser für kleine, dünne Teile.
Standard- oder breite Pole sind für größere Werkstücke und rauere Operationen geeignet.
Benutzerfreundlichkeit und Wartung
Wählen Sie ein Chuck mit Funktionen, die das Leben erleichtern. Die Magnetstärke sollte stabil und leicht zu engagieren oder freizusetzen.
Vergessen Sie zuletzt nicht die Unterstützung. Stellen Sie sicher, dass Teile und Service verfügbar sind, nur für den Fall, dass etwas schief geht.
Wenn Sie ein magnetisches Chuck kaufen möchten, das sowohl Leistung als auch Zuverlässigkeit liefert, ist Great MagTech der Lieferant, auf den Sie zählen können. Mit jahrelanger Expertise in magnetischer Technologie und einer großen Auswahl an magnetischen Chicks zum Mahlen, Mahlen und Drehen von Anwendungen hilft Ihnen Great Magech die richtige Lösung für Ihren Laden. Unabhängig davon, ob Sie ein dauerhaftes magnetisches Chuck oder ein elektromagnetisches Modell benötigen, bieten sie anpassbare Optionen, die Ihren spezifischen Anforderungen entsprechen.
Abschluss
Magnetische Chicks können der leichten Bearbeitung standhalten, dies muss jedoch sorgfältig kontrolliert werden, um die inneren Schäden an Ihren Bearbeitungsgeräten zu vermeiden. Eine regelmäßige Reinigung und ordnungsgemäße Verwendung können dazu beitragen, die Notwendigkeit einer Entfernung zu verringern. Die ordnungsgemäße Wartung und die Verwendung schützender Top -Platten können Probleme lösen, ohne in das Hauch zu schneiden. Wenn die Verschleiß schwer ist, kann das Ersetzen des Chucks eine bessere Option sein. Vertrauen Sie für eine zuverlässige Entscheidung großartiger MagTech.
