Was sind magnetische Encoder?
Ein magnetischer Encoder ist ein robustes Gerät zur genauen Messung der Position, Geschwindigkeit oder Drehrichtung eines sich bewegenden Objekts, beispielsweise einer Welle. Durch die Nutzung von Magnetfeldern arbeitet es über ein System, das aus einer magnetischen Komponente und einem Sensor besteht, der präzise Änderungen im Feld erkennt, um ein digitales Ausgangssignal zu erzeugen. Diese vielseitigen Geräte können entweder absolute oder inkrementelle Positionsdaten liefern, was sie zu einer wartungsarmen Lösung für kritische Bewegungssteuerungs- und Trackinganwendungen in verschiedenen Branchen macht.
Jetzt Anfrage senden
Unser zweikanaliger magnetischer Encoder
Kundenspezifischer magnetischer Encoder OEM
Modell: MU128-15-29-1.1
Trägermaterial: SUS430
Jetzt Anfrage senden
Hersteller von magnetischen Encodern in China
Modell: MU128-38-56-1.1
Trägermaterial: SUS430
Jetzt Anfrage senden
Magnetischer Encoder-Lieferant China
Modell: MU150-18-34-1.1
Trägermaterial: SUS430
Jetzt Anfrage senden
Magnetring-Encoder
Modell: MU150-23-35-2
Trägermaterial: SUS430
Jetzt Anfrage senden
Magnetische Encoderscheibe
Modell: MU150-20-33-2
Trägermaterial: SUS430
Jetzt Anfrage senden
Magnet für Encoder
Modell: MU150-47.4-64-1.1
Trägermaterial: SUS430
Jetzt Anfrage senden
Magnetische Encoder
Modell: SMD25-44,5-1,4
Trägermaterial: SUS430
Jetzt Anfrage senden
Encoder-Magnete
Modell: MU200-31.5-49-2
Trägermaterial: SUS430
Jetzt Anfrage senden
Wenn das angezeigte Produkt nicht das von Ihnen gewünschte Produktmodell hat, wenden Sie sich bitte an unsKontaktieren Sie uns.
Technische Spezifikationen für Encodermagnete
|
MU128-15-29-1.1
|
MU128-38-56-1.1
|
MU150-18-34-1.1
|
MU150-23-35-2
|
|||||
 |
 |
 |
 |
|||||
| Codename | Parameter | Bemerkungen | Dimension | Dimension | Dimension | Dimension | Toleranz | Einheit |
| Physische Abmessungen des Produkts | ||||||||
| A1 | Radiale Position des Spanzentrums | Abstand von der Achse | 11.24 | 24.28 | 13.48 | 14.75 | mm | |
| A2 | Luftspalterkennung | Spalt zwischen Magnetoberfläche und Chipoberfläche | 0.3 | 0.3 | 0.4 | 0.4 | mm | |
| a3 | Gesamthöhe | Produkt | 1.1 | 1.1 | 1.1 | 2 | ±0.1 | mm |
| B1 | Nonius-Spurdurchmesser | Bezieht sich auf den Abtastdurchmesser der Noniusschiene | 18.88 | 44.95 | 23.36 | 25.9 | mm | |
| B2 | Hauptschienendurchmesser | Bezieht sich auf den Erfassungsdurchmesser der Hauptschiene | 26.08 | 52.15 | 30.56 | 33.1 | mm | |
| B3 | Außendurchmesser des Magneten | 29 | 55.5 | 34 | 35 | ±0.2 | mm | |
| B4 | Innendurchmesser des Magneten | 16 | 41.2 | 20.4 | 24 | ±0.2 | mm | |
| B5 | Lochdurchmesser | Träger | 15 | 35 | 18 | 23 | ±0.05 | mm |
| B6 | Durchmesser | Träger | 29 | 56 | 34 | 35 | mm | |
| M1 | Nonius-Gleisstangenbreite | An der Abtastdurchmesserposition der Noniusspur | 0.96 | 1.12 | 1.18 | 1.31 | mm | |
| M2 | Breite der Hauptgleisstange | An der Erfassungsdurchmesserposition des Hauptgleises | 1.28 | 1.28 | 1.5 | 1.62 | mm | |
| Magnetische Materialeigenschaften | ||||||||
| Hc | Koerzitivkraft |
Temperatur 20 Grad |
170 | 170 | 170 | 170 | kA/m | |
| Br | Oberflächenmagnetfeld |
Temperatur 20 Grad |
20 | 20 | 25 | 20 | mT | |
| T | Betriebstemperatur | -35 Grad -130 Grad | -35 Grad -130 Grad | -35 Grad -120 Grad | -35 Grad -120 Grad | Grad | ||
| AMPERE | Magnetfeldamplitude | Luftspalt 0,4 mm | 3 | 3 | 3 | 3 | mT | |
Weitere Informationen zu den Parametern des magnetischen Encoders finden Sie hierKontaktieren Sie uns.
Jetzt Anfrage senden

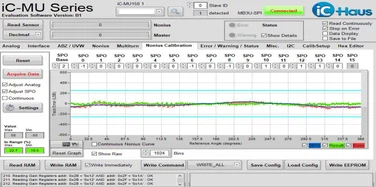

Magnetische Encoder-Datenerkennung
Jetzt Anfrage senden
Struktur und Komponenten von Encodermagneten
Wenn Sie die Struktur eines Magneten für einen Encoder verstehen, können Sie den richtigen Typ für Ihre Maschine oder Ihr Projekt auswählen. Magnetische Encoder basieren auf einer Kombination aus Magneten, Sensoren und unterstützenden Komponenten, um Bewegungen genau zu messen.
Der Magnet
Der Magnet ist die Kernkomponente, die mit dem Sensor interagiert. Je nach Ausführung finden Sie ringförmige Magnete, Scheibenmagnete oder lineare Magnetstreifen. Diese Magnete erzeugen ein Magnetfeld, das sich ändert, wenn sich die Welle oder das Objekt bewegt, sodass der Encoder Position und Geschwindigkeit erkennen kann.
Der Sensor
Der Sensor misst die Veränderungen im Magnetfeld. Bei der Installation oder Wartung eines Encoders ist es wichtig zu wissen, wie der Sensor zum Magneten ausgerichtet ist. Die richtige Ausrichtung gewährleistet genaue Messwerte und verhindert Fehler bei der Bewegungserkennung.
Gehäuse und tragende Komponenten
Das Gehäuse schützt die empfindlichen Teile im Inneren vor Staub, Feuchtigkeit und Vibrationen. Sie sollten auch die Lager und Montagekomponenten berücksichtigen, die die Stabilität des Magneten und des Sensors während des Betriebs gewährleisten. Eine gut-gebaute Struktur sorgt für Langlebigkeit und zuverlässige Leistung im Laufe der Zeit.
Jetzt Anfrage senden
Wie magnetische Encoder funktionieren
Magnetische Encoder erfassen Änderungen in einem Magnetfeld, die durch Bewegung verursacht werden. Im Kern ist ein Magnet an einer rotierenden Welle oder einem beweglichen Bauteil befestigt. Wenn sich dieser Teil bewegt, ändert sich das Magnetfeld um ihn herum. Ein Sensor, meist ein Hall--Effekt-Sensor oder ein magnetoresistiver Sensor, erkennt diese Änderungen und wandelt sie in elektrische Signale um.
Diese Signale repräsentieren entweder die Position oder die Geschwindigkeit des bewegten Teils. Bei Drehgebern verfolgt der Sensor den Drehwinkel der Welle, während er bei Lineargebern die geradlinige Bewegung verfolgt. Die Elektronik des Encoders wandelt diese magnetischen Informationen dann in einen digitalen oder analogen Ausgang um, sodass Maschinen genau wissen, wie weit oder wie schnell sich das Objekt bewegt hat.
Die Genauigkeit eines magnetischen Encoders hängt von der Stärke und Anordnung des Magneten, der Präzision des Sensors und der Qualität der Elektronik ab. Da magnetische Felder nicht durch Staub, Schmutz oder Öl beeinträchtigt werden, können magnetische Encoder auch in rauen Industrieumgebungen zuverlässig arbeiten.
Jetzt Anfrage senden
Magnetischer Encoder vs. optischer Encoder
| Vergleich | Magnetischer Encoder | Optischer Encoder |
| Funktionsprinzip | Erkennt Position oder Drehung über Magnetfeldänderungen, typischerweise mithilfe eines Magnetrings/einer Magnetscheibe und Hall-Sensoren | Verwendet eine optische Platte und einen Fotodetektor, um auf der Grundlage von Lichtunterbrechungen Impulse zu erzeugen |
| Haltbarkeit/Umweltbeständigkeit | Beständig gegen Staub, Öl, Vibrationen und Temperaturschwankungen; geeignet für raue Umgebungen | Empfindlich gegenüber Staub, Öl und Vibrationen; erfordert saubere Umgebungen |
| Genauigkeit und Auflösung | Hohe Auflösung bis 17–20 Bit; Multi-Turn-Absolutwertgeber liefern eine präzise Positionsrückmeldung | Sehr hohe Präzision, kann jedoch durch Industriestaub oder Lichteinflüsse beeinträchtigt werden |
| Kosten und Wartung | Einfacher Aufbau, geringer Wartungsaufwand, lange Lebensdauer, ideal für den langfristigen industriellen Einsatz | Höhere Kosten, regelmäßige Reinigung und Wartung erforderlich |
| Typische Anwendungen | Robotik, Fördersysteme, CNC-Maschinen, EV-Motoren, industrielle Automatisierung | Präzisionsinstrumente, Laborausrüstung und hochpräzise-Messungen in sauberen Umgebungen |
| Zusammenfassung der Vor- und Nachteile | Langlebig, wartungsarm, anpassbar, mehrfach-hochauflösend | Sehr präzise, am besten in sauberen Umgebungen, höhere Kosten und höherer Wartungsaufwand |
Jetzt Anfrage senden
Vorteile von Magnetring-Encodern
Hohe Haltbarkeit
Diese Encoder sind resistent gegen Staub, Öl und Feuchtigkeit, da sie Magnetfelder anstelle optischer Komponenten verwenden. Dieses Design ermöglicht einen effektiven Betrieb in rauen Industrieumgebungen mit minimalem Wartungsaufwand.
Genaue Positionsrückmeldung
Der Magnetring sorgt für eine präzise Rotationserkennung. Selbst bei kompakten Maschinen können die Wellenpositionen mit gleichbleibender Genauigkeit verfolgt werden, was einen reibungslosen Betrieb gewährleistet.
Lange Lebensdauer
Aufgrund des minimalen Verschleißes an beweglichen Teilen halten Magnetring-Encoder tendenziell länger als viele andere Typen. Reduzierter Wartungs- und Austauschbedarf trägt dazu bei, Ausfallzeiten und Kosten zu minimieren.
Flexible Installation
Magnetring-Encoder können ohne Leistungseinbußen in engen Räumen oder auf verschiedenen Wellentypen installiert werden, wodurch sie für verschiedene Anwendungen vielseitig einsetzbar sind.
Jetzt Anfrage senden
Unsere Produktionsausrüstung
Jetzt Anfrage senden
Industrielle Anwendungen magnetischer Encoder
Robotik und Automatisierung
In Roboterarmen und automatisierten Montagelinien sorgen magnetische Encoder für eine genaue Positions- und Rotationsrückmeldung. Dies gewährleistet eine reibungslose und zuverlässige Bewegung, selbst in Umgebungen mit Staub, Öl oder Vibrationen.
Motorsteuerung
Elektromotoren in Industriemaschinen sind auf magnetische Encoder angewiesen, um Geschwindigkeit und Wellenposition zu überwachen. Dies ermöglicht eine präzise Bewegungssteuerung und trägt dazu bei, eine konstante Leistung bei Motoren aller Größen aufrechtzuerhalten.
CNC-Maschinen und Fertigungsanlagen
Magnetische Encoder werden in CNC-Maschinen integriert, um lineare und rotatorische Bewegungen zu verfolgen. Ihre Fähigkeit, genaue und wiederholbare Messungen zu liefern, verbessert die Bearbeitungspräzision und die allgemeine Produktionsqualität.
Förderer und Materialtransport
Encoder helfen bei der Steuerung der Bewegung von Förderbändern, Aufzügen und automatisierten Lagersystemen. Sie liefern Echtzeit-Feedback, um die richtige Geschwindigkeit, Ausrichtung und Positionierung der Materialien während des Transports aufrechtzuerhalten.
Medizin- und Laborgeräte
Hochauflösende magnetische Encoder werden in Diagnosegeräten, Pumpen und Laborautomatisierungsgeräten verwendet. Ihre Zuverlässigkeit und Genauigkeit gewährleisten einen präzisen Betrieb in sensiblen Umgebungen.
Jetzt Anfrage senden
Kundenspezifische magnetische Encoder-Lösungen
Maßgeschneiderte Designs
Encoder können so konzipiert werden, dass sie zu besonderen Wellengrößen, Montagekonfigurationen oder Umgebungsbedingungen passen. Diese Flexibilität gewährleistet die Kompatibilität mit Spezialmaschinen und komplexen Systemen.
Encoder-Spezifische Magnetisierung
Spezielle Magnetisierungsprozesse sind auf Encodersysteme zugeschnitten und gewährleisten Signalstabilität und -konsistenz unter anspruchsvollen Bedingungen wie großen Temperaturbereichen und Vibrationen.
Einstellbare Auflösung und Feedback
Kundenspezifische Lösungen können unterschiedliche Auflösungsniveaus oder Ausgangssignale bereitstellen. Dadurch können Maschinen die gewünschte Genauigkeit und Kontrolle erreichen, die für verschiedene industrielle Anwendungen erforderlich sind.
Integration mit bestehenden Systemen
Magnetische Encoder können so angepasst werden, dass sie nahtlos mit vorhandenen Elektronik- und Steuerungssystemen zusammenarbeiten. Dies reduziert den Bedarf an zusätzlichen Modifikationen und vereinfacht die Installation.
Haltbarkeit und Umweltaspekte
Kundenspezifische Encoder können für raue Umgebungen optimiert werden, einschließlich der Belastung durch Staub, Feuchtigkeit oder Vibrationen. Materialien und Schutzgehäuse werden so ausgewählt, dass sie eine langfristige Zuverlässigkeit gewährleisten.
Jetzt Anfrage senden
Prozess der spritzgegossenen Magnete
Die Herstellung von spritzgegossenen Magneten umfasst mehrere präzise Schritte, um eine stabile Leistung und gleichbleibende Qualität zu gewährleisten. Es beginnt mit dem Abwiegen von Magnetpulver und Polymerbindemitteln, gefolgt von einer Kopplungsbehandlung, die die Verbindung zwischen den Materialien verbessert. Anschließend wird das Compound gemischt und zu Pellets mit einheitlichen Eigenschaften extrudiert, die für den Spritzguss bereit sind.
Beim Spritzgießen wird das Material geschmolzen und in Präzisionsformen eingespritzt, um komplexe magnetische Teile zu bilden, die in magnetischen Encodersystemen verwendet werden. Nach dem Formen werden die Magnete magnetisiert, um die Nord- und Südpole zu definieren und so eine genaue und zuverlässige Signalerzeugung zu gewährleisten. Abschließend wird jeder Magnet geprüft, verpackt und versendet, wodurch ein vollständig kontrollierter Magnetherstellungsprozess abgeschlossen wird.
Dank dieses fortschrittlichen Prozesses zeichnen sich unsere magnetischen Encodermagnete durch hervorragende Dimensionsstabilität, Korrosionsbeständigkeit und Langzeitzuverlässigkeit aus, was sie ideal für Hochleistungs-Encoderanwendungen macht. Erfahren Sie mehr darüber, wie unsere Präzisionsfertigung die Genauigkeit jeder Encoderkomponente gewährleistet.
Jetzt Anfrage senden
Warum sollten Sie sich für unsere magnetischen Encoder entscheiden?
Hohe Präzision und Genauigkeit
Jeder Encoder ist so konstruiert, dass er eine konsistente Positions- und Rotationsrückmeldung liefert. Die präzise Erkennung sorgt für einen reibungslosen Betrieb von Motoren, Robotik und Automatisierungssystemen.
Langlebig und zuverlässig
Diese Encoder sind mit hochwertigen Magneten, Sensoren und Schutzgehäusen ausgestattet und widerstehen Staub, Feuchtigkeit und Vibrationen. Diese Haltbarkeit reduziert den Wartungsbedarf und verlängert die Lebensdauer des Produkts.
Vielseitige Lösungen
Wir bieten magnetische Encoder in verschiedenen Formaten an, darunter Rotations-, Linear-, Absolut- und Inkrementalgeber. Diese Vielfalt ermöglicht die Integration in verschiedene Maschinen und Systeme ohne Leistungseinbußen.
Anpassungsoptionen
Kunden können maßgeschneiderte Lösungen anfordern, um individuelle Anforderungen zu erfüllen, wie z. B. bestimmte Wellengrößen, Ausgangssignale oder Umweltschutzanforderungen. Diese Flexibilität stellt sicher, dass sich der Encoder nahtlos in jedes Setup einfügt.
Jetzt Anfrage senden
Häufig gestellte Fragen zu magnetischen Encodern
Wie wählt man den richtigen magnetischen Encoder für ein Projekt aus?
-
Die Auswahl des richtigen Encoders hängt von Faktoren wie erforderlicher Auflösung, Drehzahl, Wellengröße und Umgebungsbedingungen ab.
Können magnetische Encoder bei extremen Temperaturen funktionieren?
-
Ja, viele Encoder sind für den Betrieb in einem weiten Temperaturbereich ausgelegt. Es ist jedoch wichtig, die Spezifikationen des Herstellers zu konsultieren, um die Grenzwerte zu ermitteln und potenzielle Leistungsprobleme oder Komponentenschäden zu vermeiden.
Sind magnetische Encoder mit allen Motortypen kompatibel?
-
Magnetische Encoder können in die meisten Motoren integriert werden, aber der Signaltyp, die Montageart und die Wellenausrichtung müssen mit der Konfiguration des Motors übereinstimmen. Die Wahl der richtigen Kombination gewährleistet genaue Messwerte.
Kann ein magnetischer Encoder bei Beschädigung repariert werden?
-
Kleinere Probleme wie Fehlausrichtung oder Verschmutzung des Sensors können in der Regel behoben werden. Bei erheblichen Schäden an Magneten oder Elektronik wird ein Austausch empfohlen, um eine zuverlässige Leistung zu gewährleisten.
Hier erhalten Sie hochwertige magnetische Encoder von professionellen Herstellern und Lieferanten von magnetischen Encodern. Unsere Fabrik bietet die besten Produkte zum niedrigsten Preis.
